Membuat Perpanjang USB dengan kabel UTP

 Membuat Perpanjang USB dengan kabel UTP

 Untuk menggunakan antena kaleng / wajanbolic diperlukan kabel USB yang cukup panjang antara 5 s/d 15 meter. Pemakaian perpanjangan kabel usb ini selain harganya lebih ekonomis dan mudah dalam pengerjaannya dibanding bila menggunakan kabel USB Active Extension Cable yang harganya lebih mahal dari USB WIFI.




Dalam pengerjaan tersebut diperlukan peralatan pendukung antara lain :
- Alat pemotong (pisau/gunting).
- Multitester (yang gunanya untuk mengetahui baik tidaknya kabel usb dan utp).
- Solder dan timah secukupnya.
- Solatip untuk membungkus kabel yang telah disolder. Langkah-Langkah membuat perpanjangan usb / usb extender :

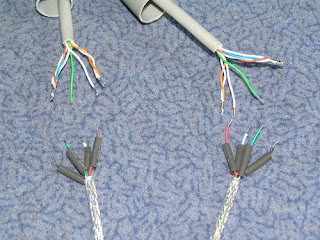

Potongan menjadi dua bagian sama rata kabel usb, kemudian kedua ujungnya disambung sesuai dengan warna di bawah ini :
  • (USB) Merah ...(UTP) Orange + Putih/Orange
  • (USB) Putih .....(UTP) Putih/Hijau
  • (USB) Hijau .....(UTP) Hijau
  • (USB) Hitam....(UTP) Semua sisa kabel UTP disatukan





























Solder sesuai kabel diatas kemudian bungkus kabel tersebut dengan solatif atau bungkus menggunakan pipa paralon ukuran 1/2 inchi tutup rapat jangan biarkan telanjang supaya nanti tidak dimasuki air pada saat hujan nantinya.


Pengetesan kabel usb extender :
Gunakan flasdisk sebagai media pengganti USB WIFI/modem, hubungkan kedua ujung dari kedua kabel ujung satunya ke PC/Notebook dan satu lagi ke Flashdisk, lihat apakah PC/Notebook dapat mendeteksi flashdisk, bila tidak coba cek sekali lagi pemasangakabel-kabel apakah sudah sesuai.

Bila semua kabel telah dipasang dengan benar akan tetapi ketika digunakan mencul notifier usb not recognize pada PC tenang, ini menandakan panjang kabel tidak mampu mentransfer dengan speed USB versi 3 maupun Versi 2.

Caranya buka device mananger dengan cara : klik kanan my computer-manage-device manager kemudian cari gambar usb dan disabel-lah salah satu root untuk mengenable usb versi 1, Lalu lihat hasilnya,..dijamin 100% work



created by : sapto pandugo (tricklik.blogspot.com)
